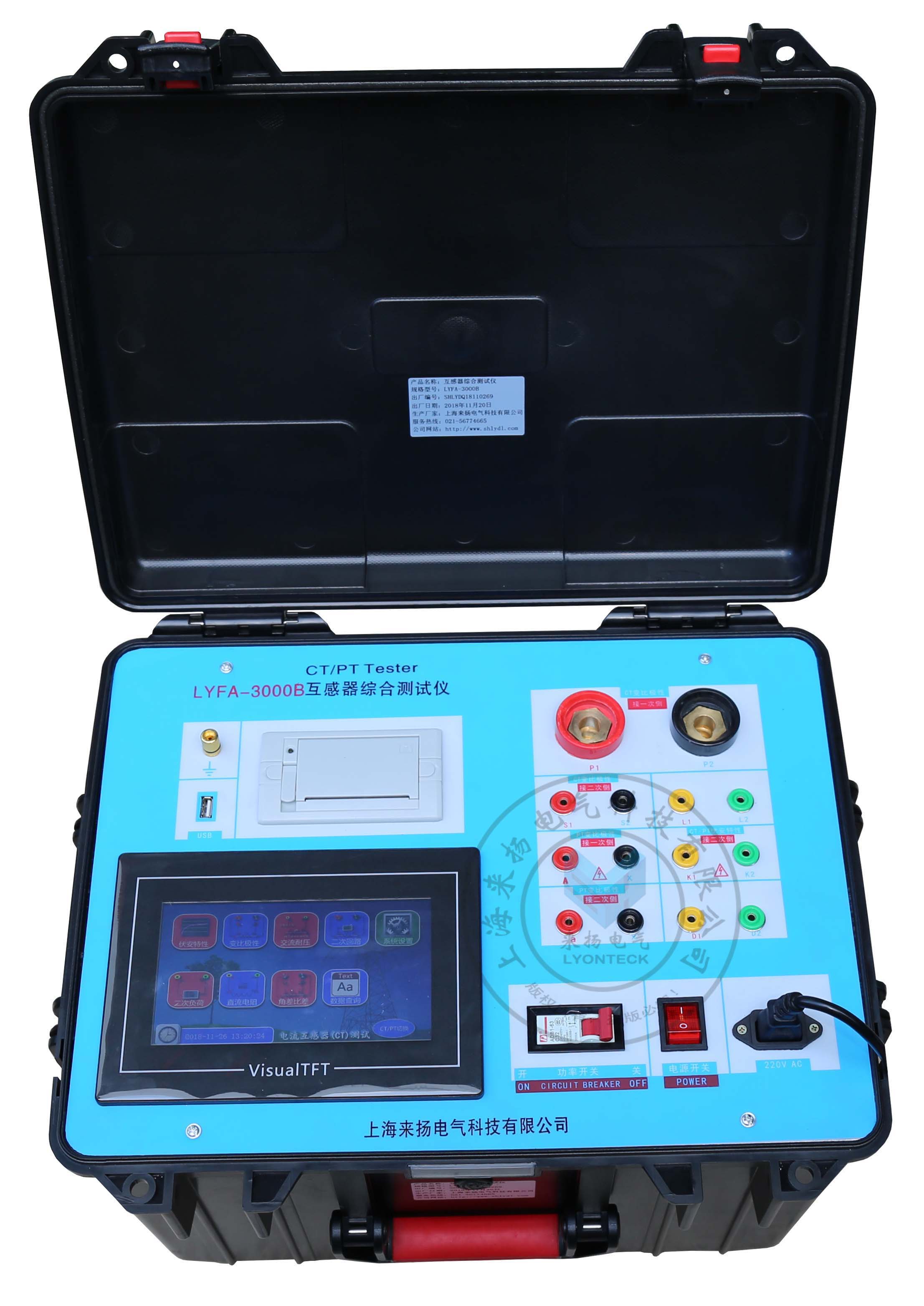

一.設計用途（LYFA3000B電力試驗行業標準“互感器測試儀"現貨供應，品質保障）

設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。

二.參考標準（LYFA3000B電力試驗行業標準“互感器測試儀"現貨供應，品質保障）

GB 1207-2006、GB 1208-2006

三.主要特征（LYFA3000B電力試驗行業標準“互感器測試儀"現貨供應，品質保障）

• 支持檢測CT和PT

• 滿足 GB1207、GB1208等規程要求.

• 無需外接其它輔助設備，單機即可完成所有檢測項目.

• 自帶微型快速打印機、可直接現場打印測試結果.

• 操作簡便，帶有智能提示，使用戶更易上手操作。.

• 大屏幕液晶，圖形化顯示接口.

• 按規程自動給出CT/PT（勵磁）拐點值.

• 自動給出5%和10%誤差曲線.

• 可保存3000組測試資料，掉電后不丟失.

• 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.

• 小巧輕便≤22Kg，非常利于現場測試.

四．測試儀主要測試功能：（見表1）（LYFA3000B電力試驗行業標準“互感器測試儀"現貨供應，品質保障）

表1

五. 測試儀主要技術參數： （見表2）（LYFA3000B電力試驗行業標準“互感器測試儀"現貨供應，品質保障）

表2

5.1．工作條件要求

輸入電壓 220Vac±10%、額定頻率 50Hz；

測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但是我們不保證可靠；

參數對應的環境溫度是23℃±5℃；

保證值在出廠校驗后一年內有效。

六. 產品硬件結構

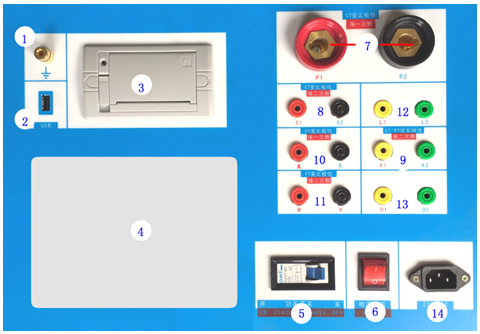

6.1．面板結構: （圖1）

                                                       圖1

6.2．面板注釋：

1 —— 設備接地端子

2 ——U盤轉存口

3 ——打印機

4 ——液晶顯示器

5 ——過流保護（功率）開關

6 ——主機電源開關

7 ——P1、P2：CT變比/極性試驗時，大電流輸出端口

8 ——S1、S2：CT變比/極性試驗時，二次側接入端口

9 ——K1、K2：CT/PT勵磁（伏安）特性試驗時，電壓輸出端口，

電壓法CT變比/極性試驗時，二次接入端

10 ——A、X ：PT變比/極性時，一次側接入端口

11 ——a、x ：PT變比/極性時，二次側接入端口

12 ——L1、L2：電壓法CT變比/極性試驗時，一次接入端

13 ——D1、D2 ：二次直阻測試

14 ——主機電源插座

七.操作方式及主界面介紹

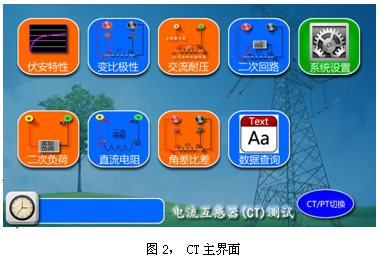

7.1、主菜單 （見圖2）

開機之后默認進入CT測試，CT測試主菜單共有“勵磁"、“負荷"、“直阻"、“變比極性"、“角差比差"、“交流耐壓"、“一次通流" 、“數據查詢"、“系統設置" 、“PT"10種選項。

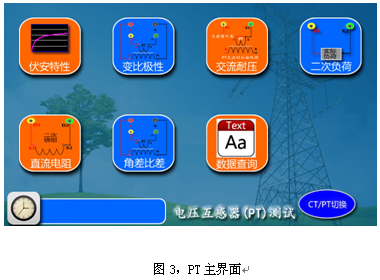

PT測試主菜單共有“勵磁"、“負荷"、“直阻"、“變比極性"、“角差比差"、“交流耐壓"、“數據查詢" 、“CT"8種選項。

一、產品簡介

發電廠與變電站的高壓電能計量裝置，以及大量用戶的電能計量裝置，關系到發電、送電、供電及用戶多方的利益。為保證計量準確，必須按照SD109《電能計量裝置檢驗規程》和DL/T448-2000《電能計量裝置技術管理規程》進行檢驗。

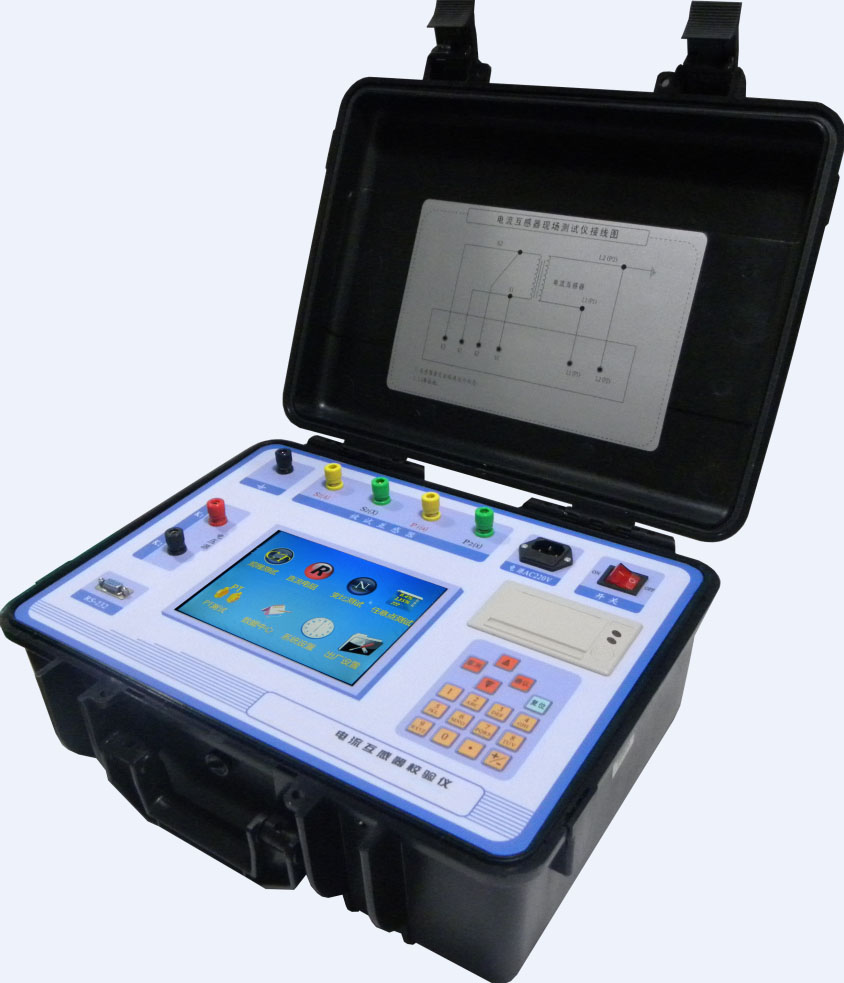

我公司的LYFA1000電流互感器現場校驗儀是以頂端測試技術，大規模電子線路設計以及符合國家相關規程研制出來的。它解決了現場檢定電流互感器、電壓互感器工作強度大、操作繁瑣問題，同時該產品性能可靠、功能強大。

二、特點

1、LYFA1000電流互感器現場校驗儀具有遞推法測量電流互感器誤差功能，方便現場開展計量裝置現場檢定工作。

2、現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。

3、LYFA1000電流互感器現場校驗儀內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。

4、采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。

5、測量范圍寬，可以至5A/5A~31500A/5A或5A/1A~6300A/1A。

6、具有電流互感器變比、二次繞組內阻測試功能。

7、采用800×600高分辨率大屏幕TFT彩色液晶觸摸顯示，具有人性化的界面及操作設計，使用觸摸屏輔助操作，使操作變的更加方便、快捷。

8、采用精準的軟件算法，測量數據的準確性進一步提高。

9、具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。

10、自動對測試數據進行化整，并判斷是否超差，超差數據顯示橙色，并且窗口右下角顯示超差，對互感器的數據特性直觀明了。

11、國內開創同時可以測試電壓互感器的變比和極性功能。

12、直接出具現場檢定結論，合格或超差。

13、大規模存貯器可存儲現場測試數據多達1000條。

14、采用RS232或USB接口連接計算機打印數據證書。

15、采用工程塑料模具機箱防震、防壓，保障現場操作人員的安全和設備安全。

三、主要性能技術指標

1、電流互感器誤差測量部分

①整機準確度：被測電流互感器誤差限值的1/3

②測試范圍：5A/5A~31500A/5A或5A/1A~6300A/1A

注：二次電流為1A的電流互感器，通過等安匝測量方法變比可至31500A/1A。

其它末在表中出現的電流互感器變比的測試方法如下：

使用等安匝法測試電流互感器，例如：需測試1000A/5A的互感器，請您將儀器配套的測試線將被測電流互感器穿心兩匝，然后儀器中電流互感器測試界面中的一次電流輸為500A即可。此種測試方法不影響互感器測試數據的有效性。

同理其它變比使用以下處理方法：

③被測電流互感器工作范圍： 1％～200％

④二次負荷：2.5VA～300VA 、COSφ＝0.1～1.0

⑤被檢電流互感器準確度范圍：1.0、0.5、0.5S、0.2及0.2S

⑥電阻、導納測量誤差≤5.0％

測量范圍：     R： 0.00Ω～20.0Ω

                       Y:  0.000mS～100.0mS

2、電壓互感器校驗儀部分

變比測試范圍：1KV-500kv

3、儀器消耗功率：20VA

4、儀器準確度等級：0.05S級

5、很大外形尺寸：L460′W375′H183

6、重量:10.0

四、操作指南

面板簡介,如下圖：

五、主界面介紹

主界面的顯示如右圖：

①規程測試：點擊此圖標將進入電流互感器誤差規程檢定；

②直流電阻：點擊此圖標將進入離線狀態下的電流互感器的二次繞組內阻測量；

③變比測試：點擊此圖標將進入電流互感器的變比測量；

④任意點測試：點擊此圖標將進入電流互感器的任意點的誤差測試；

⑤PT測試：點擊此圖標將顯示常用的測試線路圖、常見問題的處理方法以及判斷結論的方法；

⑥數據中心：點擊此圖標將顯示瀏覽儀器內部存儲器中的各測試記錄，可以進行數據的瀏覽以及刪除、通訊等操作；

⑦系統設置：點擊此圖標將可以設置系統時間和液晶對比度；

⑧出廠設置：點擊此圖標輸入密碼生產廠家可以設置儀器內部參數。
