一、簡介（LYQB9000電力調試標準產品“無線接收型高壓掛式測流儀"特點及性能介紹）
LYQB9000系列由超大口徑的鉤式檢測儀、無線接收器、伸縮絕緣桿等組成。鉤式檢測儀鐵芯采用新材料：輕便、精度高、量程廣、線性度好。連接伸縮絕緣桿，能在線測試60kV以下的裸導線或匯流母線，或110kV以下具有安全絕緣外皮的線纜之漏電流、電流、頻率、負荷等，特別適用于井下、野外多芯粗電纜的漏電巡查，變壓器負荷檢測。無線接收數據直線距離約80米，電流量程為AC 0～6000A或0～20000A可選，測量導線或電纜很大外徑Ф168mm，可測量母排很大尺寸168mm×245mm。
鉤式檢測儀可以掛在線路上測試，節省操作人員體力。接收器采用3.5寸真彩液晶屏，圖形界面顯示，直觀清晰。絕緣桿輕便、具有防潮、耐高溫、抗沖擊、高絕緣、可伸縮等特點。儀表還具有數據保持、數據存儲等功能，廣泛應用于變電站、發電廠、工礦企業以及檢測站、電工維修部門進行電流檢測和野外電工作業等。
二、型號區別（LYQB9000電力調試標準產品“無線接收型高壓掛式測流儀"特點及性能介紹）
型 號 | 電流量程 | 備注 |
LYQB9000 | AC 0～6000A | / |
LYQB9000B | AC 0～20.0kA | 電流量程更大 |
三、技術規格（LYQB9000電力調試標準產品“無線接收型高壓掛式測流儀"特點及性能介紹）
功 能 | 高低壓交流漏電流、電流、頻率測試；鐵芯接地電流、變壓器負荷測試；井下、野外多芯粗電纜漏電巡查 |
電 源 | DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時 |
測試方式 | 鉤式CT，可以掛在線路上測試 |
傳輸方式 | 433MHz無線傳輸 |
傳輸距離 | 直線傳輸距離約80m |
顯示模式 | 3.5寸真彩液晶屏顯示，按上下箭頭鍵調整背光亮度 |
可測線徑 | Ф168mm的導線、電纜，或168mm×245mm的母排 |
測量范圍 | 電流：AC 0～6000A或 AC 0～20.0kA (50/60Hz自動) |
頻率：45Hz～75Hz | |
分 辨 力 | 10mA；0.1Hz |
電流精度 (23℃±5℃，80%RH以下) | 0.00A～99.9A: ±2%±5dgt |
100A～6000A: ±3%±5dgt | |
6.00kA～20.0kA: ±4%±5dgt | |
頻率精度 | ±1Hz |
換 檔 | 自動換檔 |
絕緣桿尺寸 | 拉伸后長約5m；收縮后長約1m(5節) |
數據存儲 | 9999組 |
采樣速率 | 2次/秒 |
儀表尺寸 | 鉤式檢測儀：長寬厚310mm×270mm×52mm 接收器：長寬厚250mm×100mm×40mm |
線路電壓 | 60kV以下裸導線測試，110kV以下有安全絕緣外皮的線纜測試。(帶絕緣桿操作) |
數據保持 | 測試模式下按HOLD鍵保持數據，再按HOLD鍵取消保持 |
退出功能 | 按ESC鍵退出當前功能界面，返回上級目錄 |
位置誤差 | A區無位置誤差；B區約增加0.2%；C區約增加2% |
數據查閱 | 進入數據查閱模式后，按箭頭鍵翻閱所存數據 |
溢出顯示 | 電流超量程溢出功能：“OL A"符號顯示 |
無信號指示 | 當接收器沒有收到發射信號時動態顯示“----"符號 |
自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
電池電壓 | 當電池電壓低于3.2V時，電池電壓低符號顯示，提醒充電 |
儀表質量 | 鉤式檢測儀：496g(含電池) 接收器：395g(含電池) 絕緣桿：1.45kg 總質量：11.5kg(含儀表箱) |
工作溫濕度 | -10℃～40℃；80%Rh以下 |
存放溫濕度 | -10℃～60℃；70%Rh以下 |
干 擾 | 無433MHz同頻信號干擾 |
絕緣強度 | 絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間) 檢測儀：2000V/rms(絕緣桿連接頭與鉤式檢測儀頂端之間) 接收器：2000V/rms(外殼前后兩端之前) |
結 構 | 防滴漏Ⅱ型 |

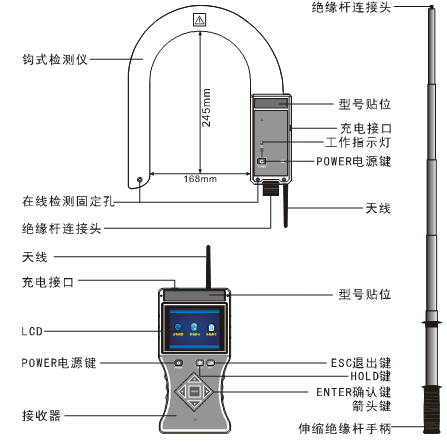

四、結構（LYQB9000電力調試標準產品“無線接收型高壓掛式測流儀"特點及性能介紹）
五、操作（LYQB9000電力調試標準產品“無線接收型高壓掛式測流儀"特點及性能介紹）
1．基本操作
接收器和鉤式檢測儀都是按POWER鍵開關機。
檢測儀開機后LED指示燈亮，進入測試模式。若開機后LED慢閃，檢測儀電池電量不足，需要充電，充電時LED快閃。開機15分鐘后LED持續慢閃， 提示檢測儀將自動關機，此時按POWER鍵檢測儀能繼續工作。
接收器開機后，LCD顯示，按上下箭頭鍵可以調節LCD背光亮度。接收器開機15分鐘后LCD閃爍，提示接收器將自動關機，此時按POWER鍵接收器能繼續工作。
按HOLD鍵鎖定并存儲數據，鎖定數據時HOLD符號指示，儀表可以存儲9999組數據。
按箭頭鍵鍵移動光標或查閱數據，左右箭頭鍵選擇步進值5、10、100，1000上下箭頭鍵查閱所存數據。
按ENTER鍵確認進行當前操作。
按ESC鍵退出當前目錄返回上級菜單。
進入數據刪除模式，選擇“是"按ENTER鍵確認刪除存儲的所有數據，數據刪除后將不能恢復，請謹慎操作。
